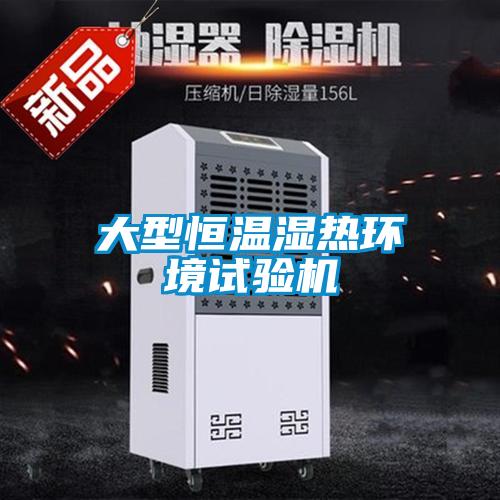

大型恒溫濕熱環境試驗機

大型恒溫濕熱環境試驗機

　　恒溫濕熱環境試驗機產品優勢

　　空氣調節方式

　　強制通風內循環，平衡調溫法（BTCH），該方法在制冷系統連續工作的情況下，中央控制系統根據所采集到的箱內溫濕度信號進行放大、模／數轉換、非線性校正后與溫濕度的設定值（目標值）進行比較，得出的偏差信號經PID運算，輸出調節信號，自動控制加熱（濕）器的輸出功率，*終使箱內的溫（濕）度達到一種動態平衡。

　　空氣循環裝置

　　空氣循環裝置：內置空調間、循環風道及長軸離心式通風機，使用高效的制冷機和能量調節系統，通過高效通風機進行有效的熱交換，達到實現溫度變化之目的。通過改善空氣的鼓風氣流，提高了空氣流量及加熱器表面與空氣的熱交換能力，通過出風孔口的調節，從而大幅改善了試驗箱的溫度均勻性；

　　加熱方式

　　優質鎳鉻合金電加熱器；

　　冷卻方式

　　級膜片式空氣熱交換器；

　　加濕方式

　　鍋爐表面蒸發式加濕

　　加濕用水

　　去離子水,蒸餾水

　　恒溫濕熱環境試驗機控制系統性能特點

　　制冷/除濕壓縮機

　　采用德國“比澤爾”半封閉式壓縮機構成單級制冷系統，德國“比澤爾”半封閉式壓縮機構成單級除濕系統。與同類型制冷壓縮機比較，該型號壓縮機制冷量大、噪音小、能耗低、效率高。能夠長期、穩定、可靠的運行。大大降低了用戶的使用費用，有利于降低設備的噪聲，延長設備的使用壽命，提高設備使用的經濟性。

　　制冷/除濕工作原理

　　高低制冷除濕循環均采用逆卡若循環，該循環由一個等溫過程和一個絕熱過程組成，其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質。后制冷劑經截流閥絕熱膨脹做功，這時制冷劑溫度降低。*后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。

　　制冷/除濕蒸發器

　　采用美國成套設備，單面焊，冷擴；

　　冷卻方式

　　水冷式。

　　制冷劑

　　采用美國“DUPONT”環保制冷劑R404A和R23；其臭氧耗損系數ODP值為0。

　　恒溫濕熱環境試驗機材質結構產品特點

　　1.該試驗室采用拼塊式一體結構，工作室位于整個箱體的前方，制冷機組位于整個箱體的后方，工作室的前邊是電器控制柜和儀表控制面板。

　　2.箱體大門：試驗箱的大門密封采用硅橡膠條，耐高低溫，抗老化，密封性能良好。為了防止低溫試驗時門框和門的邊沿凝露或結霜，門框和門的邊沿設置有電熱除霜裝置。

　　3.試驗孔：在箱體的左側面，Ф50測試孔1個

　　4.箱體底部設有溢流孔，可將箱內的冷凝水聚集后排出箱外。

　　5.觀察窗：為便于觀察箱內試品的情況，在試驗箱的大門上方設置有一個尺寸為270×320mm的中空電阻膜加熱防霜觀察窗，觀察窗的材料為多層鋼化玻璃構成的中空玻璃觀察窗。

　　6.照明裝置：為便于對試品的觀察，試驗室內設置有1盞防爆燈用于照明；

　　恒溫濕熱環境試驗機測控系統制冷系統產品資料

　　溫度測量

　　Pt100鉑金熱電阻

　　控制儀表

　　H

　　U

　　T

　　⊥54⊥

　　⊥54⊥

　　0

　　0

　　P

　　A、主控制器采用進口高清晰顯示屏、按鍵直接輸入方式.溫濕度直接顯示.高精雙回路溫度/濕度控制器。該控制器采用LCD液晶顯示觸摸控制屏，可顯示設定參數、時間、加熱器工作狀態，同時具有試驗自動運行及PID參數自整定功能。

　　B、控制參數的設定采用人機對話方式，僅需設定溫/濕度，就可實現制冷機自動運行功能?？刂葡到y使用智能化控制軟件系統，具備自動組合制冷、加熱等子系統的工況，從而保證在整個溫度范圍內的高精度控制，同時達到節能、降噪的目的。C、具有斷電記憶裝置，復電時可繼續執行剩余之程式，并且可作機器預約執行啟動及機器運轉時間。D、控制系統可選配RS232／RS485計算機通訊接口及計算機輔助控制系統所組成的上、下位機控制裝置，可實現聯機數據傳輸及遠程控制功能。操作簡便，控制可靠。韓國“三元”公司生產TEMI880，中文、人機對話液晶彩色LCD屏溫度控制儀表。（具體技術指標見附表）

　　設定精度

　　溫度分辨率：0.1℃；濕度分辨率：0.1%RH

　　運行方式

　　恒定運行／程序運行

　　測量方法

　　干濕對比球法

　　功率控制

　　采用固態繼電器過零觸發調功技術，控制可靠、無噪聲、無電網污染
